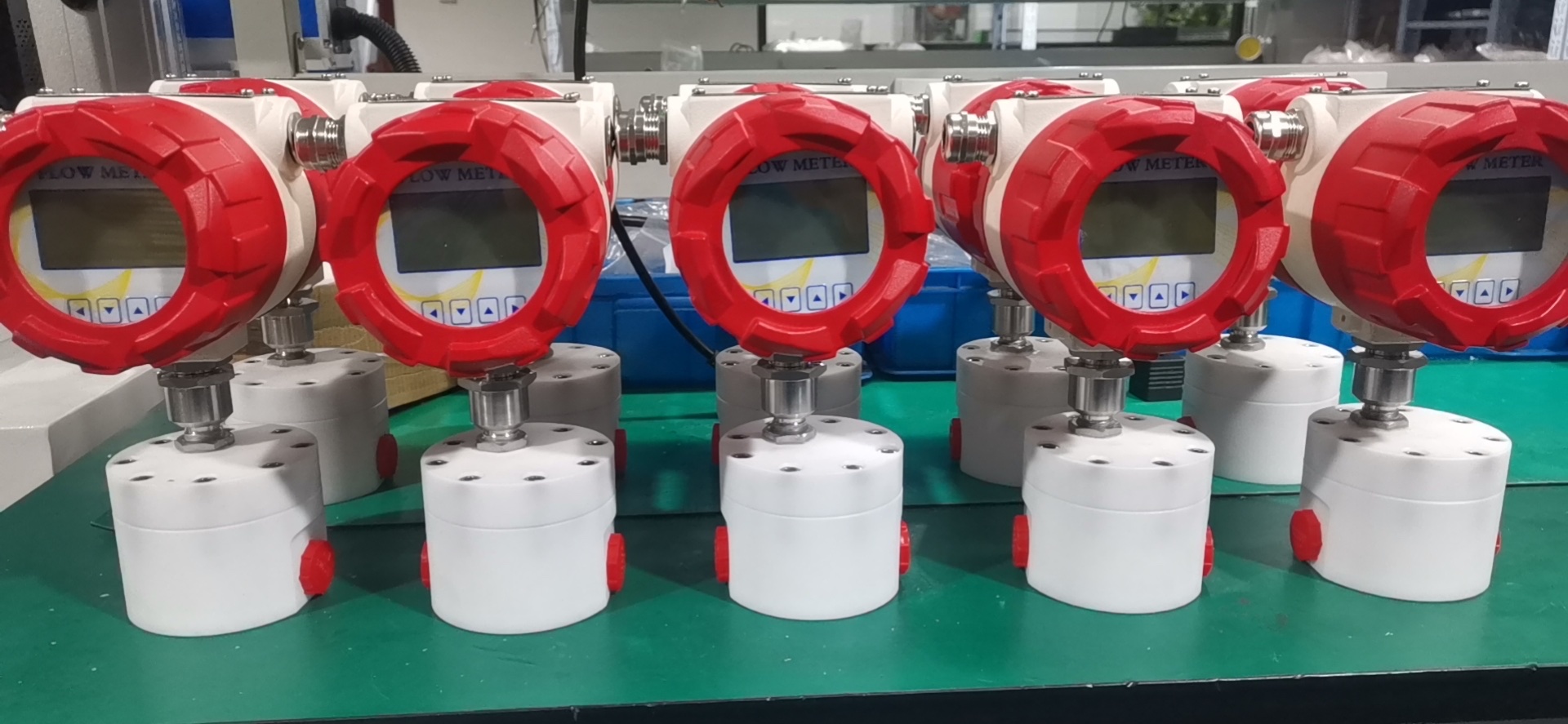

四氟材质齿轮流量计，可耐强酸强碱，多信号输出

齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．

变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

圆柱齿轮变送器加工精度高，精密安装。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。

? 计算：

齿轮流量计的K系数（流量系数）精确定义了单位流量内每升对应的脉冲数。

应用以下公式：

Q=f×60/K

Q=瞬时流量 升/分钟

F=输出脉冲频率 HZ

K=齿轮流量计的系数 脉冲/分钟

? 特性:

圆柱齿轮流量变送器是一种新型的容积式流量变送器,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.

它特别适合于重油.聚乙烯醇.树脂等粘度较高介质的流量测量.(可测量粘度高达10000Pa.s的流体) 体积小,重量轻,运行时振动噪声小且运行稳定.还可用于测量小管径的微小流量的测量.始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能稳定，寿命长，流通能力大．

产品详情介绍

结构及特点

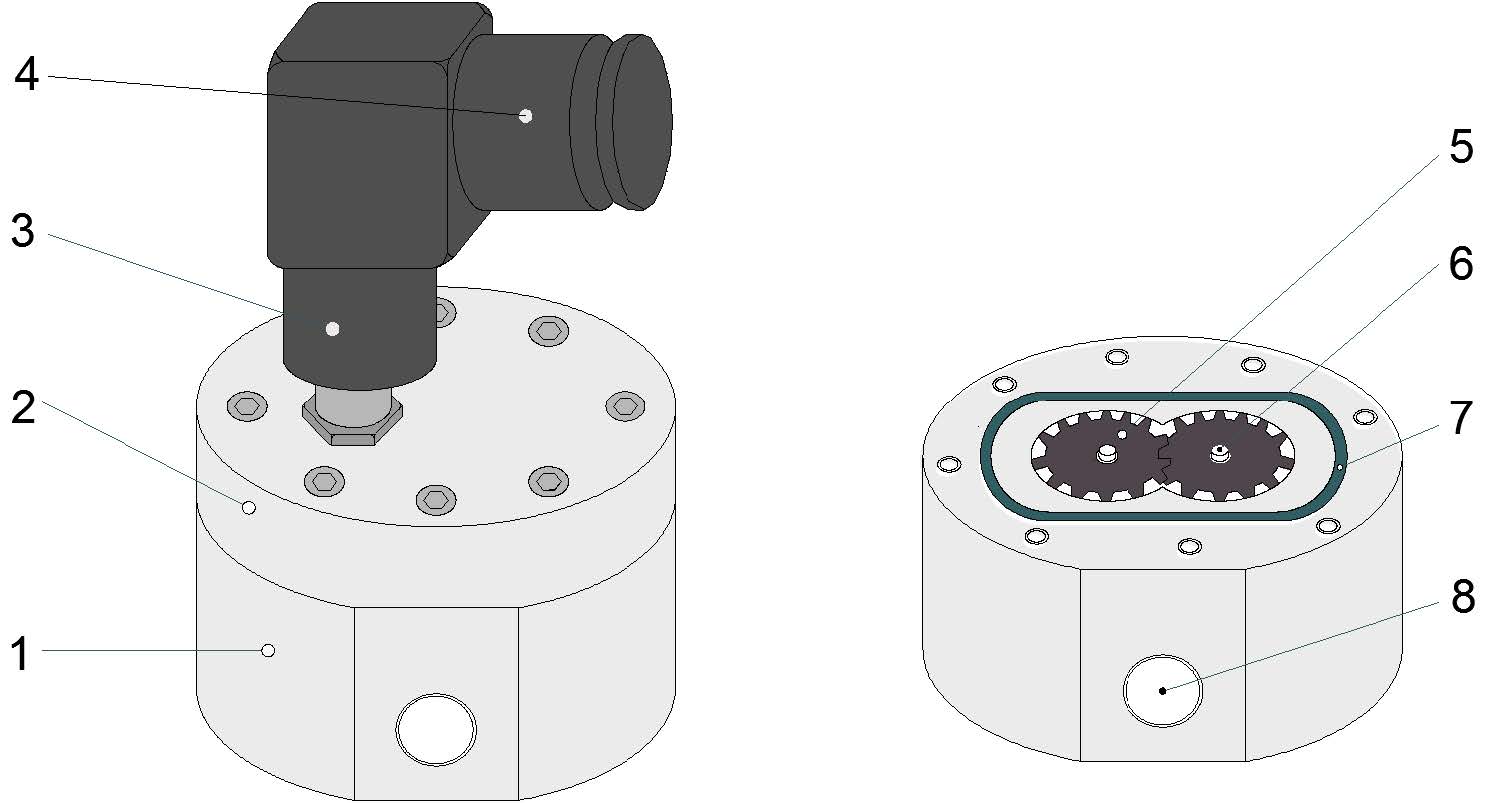

结构：

1 壳体 材质不锈钢304,316L，PP，PVC，PTFE等，其他材质可定制

2 上盖板 材质不锈钢304,316L，PP，PVC，PTFE等，其他材质可定制

3 放大器 将传感器信号转换成方波脉冲信号

4 出线接头方式 显示：防爆表头显示 不带显示：赫斯曼接头、航空插头及其他可定制

5 齿轮 不锈钢、PPEK、PP、PTFE 等

6 轴承 陶瓷、不锈钢等

7 密封 丁腈、四氟等

8 出口 本体螺纹接

产品特点：

·超短响应时间，适用于微小流量的计量、短时间内液体的添加

·可做超低温-196摄氏度，高温定制200摄氏度

·可测量各种粘性介质（例如水、胶水、蜂蜜、硅胶、润滑脂等）

·0.5级测量精度，量程比1:100

·脉冲输出、模拟量、RS485、开关量于一体

·容积式原理，两端无需直管段

·始动压力小，可适用于自流介质，也可定制高压款，最高耐压可定制45MPA

·轻巧便捷，可适用于局限空间作业、设备、实验室等

基本参数

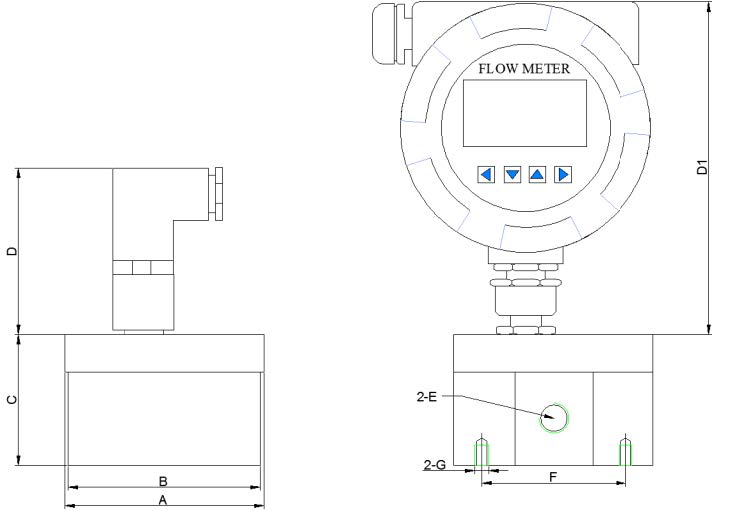

安装尺寸图

单位：mm

以上尺寸为标准产品尺寸,有特殊情况,根据客户现场需求可以进行定制。
